ZJ型渣浆泵的结构特征与型号
- 发表时间:2020-03-27 11:03:59
- 来源:https://www.shibengcn.com/
- 人气:
ZJ型渣浆泵的结构特征与型号
① 泵头部分
ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要,泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。
ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳(前泵壳、后泵壳),其材料通常为HT200或QT500-7;内层壳体可用高铬合金铸铁制做(包括涡壳、前护板、后护板),或用橡胶制作(包括前涡壳、后涡壳)。
叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片,通常有3-6枚。背叶片分布在前盖板和后盖板的外侧,通常为8枚。叶轮的材质为高铬合金铸铁,叶轮与轴为螺纹联结。
轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式,见图。
副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成,见图。
填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成,见图。
机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成,见图。
②托架部分
托架部分有水平中开式和筒式两种结构。
中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成,见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是:增加了嵌入透盖和油杯,去掉了水冷却装置。

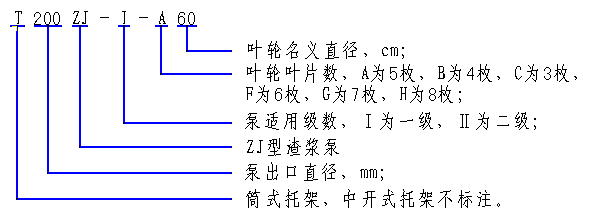

筒式托架均采用油脂润滑,主要由托架体、轴承体、轴、轴承、轴承顶套、轴承压盖、油封、油杯、挡水盘、拆卸环等零件组成。筒式托架只适用于200ZJ及以下功率较小的泵型,目前仅有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三种规格。
① 泵头部分
ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要,泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。
ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳(前泵壳、后泵壳),其材料通常为HT200或QT500-7;内层壳体可用高铬合金铸铁制做(包括涡壳、前护板、后护板),或用橡胶制作(包括前涡壳、后涡壳)。
叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片,通常有3-6枚。背叶片分布在前盖板和后盖板的外侧,通常为8枚。叶轮的材质为高铬合金铸铁,叶轮与轴为螺纹联结。
轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式,见图。
副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成,见图。
填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成,见图。
机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成,见图。
②托架部分
托架部分有水平中开式和筒式两种结构。
中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成,见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是:增加了嵌入透盖和油杯,去掉了水冷却装置。
筒式托架均采用油脂润滑,主要由托架体、轴承体、轴、轴承、轴承顶套、轴承压盖、油封、油杯、挡水盘、拆卸环等零件组成。筒式托架只适用于200ZJ及以下功率较小的泵型,目前仅有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三种规格。
